NEAX 2000 IPS

NEAX 2000 IPS

Основные характеристики

NEAX 2000 IPS - полнофункциональная система коммутации на основе IP (Интернет) протокола, обладающая богатым набором функций.
В NEAX 2000 IPS реализована технология VoIP, в рамках которой осуществляется интегрированная передача голоса и данных, использующая развитую инфраструктуру IP-сетей. Использование IP как среды передачи голосового трафика позволяет не только отказаться от создания отдельной кабельной сети, а и интегрировать все сервисы в единую систему.
NEAX 2000 IPS поддерживает как чистую IP-коммутацию (одноранговые соединения), так и классические соединения через коммутационную матрицу (Time Division Switching). Чистая IP-коммутация предусмотрена для связи между цифровыми терминалами серии Dterm i ( IP-терминал) и для соединения нескольких станций.
При объединении нескольких УПАТС «поверх» IP протокола накладывается фирменная сигнализация CCIS. Станция также поддерживает традиционные интерфейсы, основанные на временном мультиплексировании (TDM) – E1, ISDN, R2 MFC и др.

Назначение:
Применяется в качестве УПАТС с реализацией функций ЦСИО (2B+D, 30B+D), DECT, с реализацией функции передачи речевой информации по сетям передачи данных с протоколом IP.

Особенности:
Поддерживает как классические соединения через коммутационную матрицу (Time Division Switching), так и чистую IP-коммутацию (одноранговые соединения).

Возможности:
Интерфейсы передачи голоса (данных): FXO/FXS, E&M (2-w, 4-w: №1, №5), E1 R2 (DTMF, MFC), ISDN PRI (E-DSS1, Q-sig), ISDN BRI (E-DSS1, S/T-terminal), CCIS №7, EX-FCCS, IP TRK/PAD (VoIP - H.323, SIP, PROTIMSoIP with CODEC: G729A/G723.1/G711, fax: T.30).

Управляющие интерфейсы:
SMDR (Station Message Detail Recording) - развернутая система регистрации и тарификации по услугам телефонной связи;
ACD (Automatic Call Distribution) - система автоматического распределения вызовов;
MIS (Management Information System) - управляющая информационная система;
MCI (Message Center Interface) – интерфейс управления речевой почтой;
PMS (Property Managment System) - система административно-хозяйственного управления;
TAPI, OAI (Open Application Interface) - универсальные (открытые) интерфейсы для работы с компьютерами.

Позиция	Характеристики
Возможности системы
Максимальная ёмкость системы Общее количество портов Количесво внутренних линий Количесво внешних линий Количесво потоков E1 Количество конференций: 3 - сторонних 6 - сторонних 10 - сторонних 32 - сторонних Максимальная пропускная способность	8 системных блоков (PIM) максимально 768 максимально 512 максимально 256 максимально 8 16 групп 4 группы 2 группы 4 группы 8000 BHCA
Архитектура системы
Главный процессор Тип процессора Система управления Система хранения данных Система хранения программ данных Коммутационная матрица Система обновления программных продуктов Закон сжатия	AMD486,DX-2 66MHz 32 - битный Программная RAM Flash ROM Не блокируемая (1024х1024) Дискеты A-law / µ-law
Система энергосбережения
Переменный ток Потреб. мощность(KVA)/Тепловыделение(BTU)(макс. на 8PIM) Постоянный ток (резервное питание)	90 - 132 / 180 - 264 В 3,2 /10,922 24 В
Условия эксплуатации
Температура окружающей среды Относительная влажность Габариты (ширина х глубина х высота) мм(для макс. 8 PIM) Вес	0 - 40 С Макс.90% (без конденс.) 860 х 248 х 1422 18.5 кг. на 1 PIM

Основные функции

УАТС NEAX 2000 IPS поддерживает широкий спектр функций, включая встроенную систему беспроводной связи, систему голосовой почты, центр обработки вызовов и функции компьютерной и IP-телефонии.
Модульная конструкция как аппаратного, так и программного обеспечения позволяет при минимальных затратах наращивать емкость системы и добавлять те или иные функции. Модель 2000 IPS состоит из компактных и легких модулей, что обеспечивает простую инсталляцию.

Система Голосовой Почты

Станции 2000 IPS обеспечивают использование системы голосовой почту двух типов. NEAXMail AD-8 -это полностью интегрированная, цифровая система голосовой почты, реализованная в виде стандартной платы расширения для станции 2000 IPS.
Она обеспечивает широкий спектр функций, таких как голосовая почта, автосекретарь, голосовое меню и маршрутизация факсимильных сообщений. Система может поставляться в 4-х или 8-ми портовой конфигурации, обеспечивая при этом емкость до 200 часов и возможность обслуживания практически неограниченного количества почтовых ящиков абонентов. Второй тип системы основан на использовании встроенного интерфейса, позволяющего подключать внешнюю систему голосовой почты. Это обеспечивает большую гибкость построения системы для конкретного пользователя.

Система Беспроводной Связи
Возможность всегда быть на связи позволяет работникам компаний чрезвычайно эффективно организовывать свою работу. Система IP-DECT успешно применяется в крупных офисных центрах, состоящих из нескольких зданий, на заводах и в больницах.
Благодаря встроенным функциям системы беспроводной связи DECT телефон получает доступ к таким важным функциям, как голосовая почта, перевод вызовов, конференция.

Компьютерная Телефония (CTI)
Использование технологии Компьютерной Телефонии позволяет объединить мощь современных настольных компьютеров и телефонные функции, что обеспечивает возможность пользователю управлять коммуникациями посредством своего ПК. Корпорация NEC предлагает как готовые программные продукты CTI, так и комплект для разработчика таких программ.
Интерфейс Открытых Приложений (OAI)является платформой для построения приложений CTI. Он позволяет интегрировать внешний компьютер и станцию 2000 IPS.

Центр Обработки Вызовов (Call Center)
Станции 2000 IPS являются основой для создания небольших и средних по размеру Центров Обработки Вызовов, существенно увеличивающих эффективность работы компаний.
Программа CallCenterWorX является наилучшим решением для построения интегрированной Системы Распределения Вызовов /Системы Контроля за Эффективностью Использования Телефонной Связи (ACD/MIS). Программа обеспечивает маршрутизацию входящих вызовов, обработку очереди, создание групп агентов и предоставление отчетов для каждого агента в отдельности. Такие отчеты можно просматривать на компьютере супервизора или на отдельных дисплеях, установленных в комнате агентов.

Широкие Возможности Создания Сетей
Модель 2000 IPS предоставляет широкие возможности создания телекоммуникационных сетей, что значительно уменьшает себестоимость услуг связи, увеличивая при этом эффективность и управляемость системой в целом. Возможно, использование как систем с удаленно расположенными модулями, так и самых современных методов построения сетей, основанных на применении телефонного сервиса в IP сетях (ToIP).
Удаленный PIM (Модуль Интерфейса Портов) позволяет устанавливать часть системы в удаленном офисе.

Применение интерфейса CCIS позволяет создавать полностью интегрированные телекоммуникационные сети. Станции при этом работают так, как если бы они были единой системой. Это дает возможность использовать централизованные функции.
В крупных телекоммуникационных сетях, основанных на применении станций NEAX 2400 IPX, модель 2000 IPS может использоваться как отдельный узел, подключенный по протоколу CCIS. Модель 2000 IPS предлагает возможности использования телефонного сервиса в IP сетях (VoIP), интегрированной системы голосовой почты и передачи данных по IPсетям.

Надежное Вложение Средств
Модель 2000 IPS сконструирована таким образом, чтобы обеспечить максимальную эффективность применения аппаратного и программного обеспечения. Модульная конструкция позволяет заказчикам при минимальных начальных вложениях постепенно наращивать емкость системы. Каждый модуль использует архитектуру универсальных портов, что дает возможность устанавливать карты в любой слот.
Программное обеспечение также построено на модyльном принципе, и это позволяет постепенно добавлять те или иные необходимые функции в систему. Кроме того, для тех заказчиков, которые используют станции модель 7400 M100МХ, 7400 M100ES\80VS, предлагается концепция модификации системы, позволяющая путем замены нескольких управляющих карт обеспечить использование всех новых функций станции 2000 IPS.

Простое Техническое Обслуживание
Обслуживающий персонал в своей работе использует программу MATWorX, являющуюся стандартной Windows. - программой. MATWorX предоставляет графический интерфейс для конфигурирования Модели 2000 IPS. Операционное программное обеспечение для Модели 2000 IPS поставляется на флоппи дисках, что дает возможность оперативно проводить модернизацию, используя функции программы MATWorX.
Сеть, состоящая из нескольких станций 2000 IPS, может администрироваться через один удаленный MATWorX -терминал. Кроме того, такой MATWorX – терминал обеспечивает удаленное управление, контроль за сообщениями о неисправностях и модернизацию операционного программного обеспечения 2000 IPS.
Использование Удаленного PIM (Модуля Интерфейса Портов) Удаленный дает возможность использовать распределенную топологическую структуру в работе NEAX 2000 IPS. Это означает, что централизованные функции управления системой распределяются между Основным PIMом и Удаленным. При этом такой Удаленный PIM будет обладать всей полнотой функций, присущих Основному PIM.
Общий Канал Сигнализации (CCIS)
NEAX 2000 IPS предоставляет возможность использования мощного средства построения сетей - общеканальной сигнализации ОКС (CCIS). Это означает возможность создания даже из двух станций NEAX телекоммуникационной сети с едиными функциями и централизованным системами голосовой почты, тарификации и т.д. Самые разнообразные станции семейства NEAX могут быть объединены в единую телекоммуникационную сеть на основе протокола CCIS. Такая сеть может обслуживать отдельно расположенные офисы компании внутри одного здания или города, расположенные в разных городах, областях или даже в разных странах. Единые централизованные функции контроля и управления сетью значительно снижают затраты на обслуживание.
Значительные преимущества перед другими решениями предоставляет единый во всей сети набор функциональных возможностей, позволяющий, например, использовать единый нумерационный план. NEAX 2000 IPS (как одна из конечных станций) может быть объединена по протоколу CCIS в сеть, построенную на базе сигнализации FCCS. В этом случае будут поддерживаться все функции CCIS, 8-ми знаковый нумерационный план, функции единого номера, централизованное управление посредством MAT.
Использование телефонии в IP сетях
Передача голоса по IP (VoIP) - это новая технология, которая объединяет традиционную сигнализацию PCM (голос/факс), используемую в телефонных сетях, и пакетную передачу информации, что характерно для сетей передачи данных (IP). Это дает возможность дополнительного использования ресурсов сети для передачи голоса/факс - информации, что ведет к значительному снижению затрат на телефонный сервис.
NEAX 2000 IPS предлагает встроенный IP-интерфейс для прямого подключения в IP сеть. Кроме того, Модель 2000 IPS имеет возможность создания комплексных решений на базе IP сетей, называющихся “Использование телефонии в IP сетях (ToIP)”. ToIP позволяет использовать мощный инструмент CCIS в IP сетях. Таким образом, обеспечивается единство функций в сети, централизованное управление и снижение затрат.
Использование УАТС в гостинице
Благодаря использованию специально разработанного программного обеспечения NEAX 2000 IPS является идеальной платформой для гостиничного хозяйства. Модель 2000 IPS существенно увеличивает производительность труда в гостиницах, домах отдыха, больницах. Начиная с небольших гостиниц и заканчивая средними по размеру отелями или больницами, Модель 2000 IPS предоставляет высококачественный набор сервисных услуг, присущих высококлассным 5-звездочным отелям. Одна станция предоставляет одинаково широкий набор функций, как десятку, так и нескольким сотням комнат. Большое количество разнообразных деловых функций включено в пакет программного обеспечения для гостиничной станции 2000 IPS. Благодаря этому, Модель 2000 IPS является залогом успеха в гостиничном бизнесе, предоставляя максимальный набор сервисных возможностей, как постояльцам гостиниц, так и персоналу.

Сетевые решения IP

Описание системы.
АТС NEAX 2000 IPS представляент собой универсальную систему, объединяющую в себе возможности коммутации аналоговых терминалов, цифровых терминалов серии Dterm, аналоговых и цифровых соединительных линий, а также IP-терминалов (DtermIP).

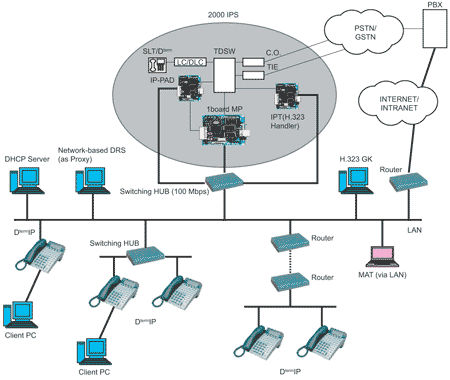

Схема подключений 2000 IPS

Терминал-Терминал соединения.
Одноранговые соединения (Pear-to-Pear) организуются через существующую локальную компьютерную сеть, такой вид коммутации возможен между IP-терминалами (DtermIP). Чтобы соединять стандартные аналоговые и цифровые терминалы с IP-терминалами, необходима установка карт коммутации пакетов 8IPLA, а также дополнительных карт кодеков 24IPLA для сжатия голосового трафика. Сигнализация и управление для обоих типов соединений обеспечивается процессором.

Схема соединений Терминал-Терминал.

Подключение к сети общего пользования.
Система 2000 IPS может быть подключена к сети общего пользования посредством соединительных линий различных типов, как аналоговыми, так и цифровыми. Для соединения IP-терминалов с сетью общего пользования необходимо наличие карт 8IPLA и 24IPLA.

Схема подключения к сети общего пользования.

CCIS соединения.
Система 2000 IPS может пдключаться к такой же системе, либо к 2400 IPX через IP-сеть по протоколу CCIS №7 посредством виртуальных IP-соединительных линий (Virtual IPT). IP-терминалы (DtermIP) могут коммутироваться друг с другом одноранговыми соединениями (Pear-toPear) напрямую через сеть IP (CCIS via IP). Для обеспечения взаимодействия IP-терминалов со стандартными терминалами необходимо иметь в наличии карты 8IPLA и 24IPLA. Процессор имеет встроенные виртуальные IP-соединительные линии (Virtual IPT) и обеспечивает сигнализацию и управление обоих типов сединений.

Схема CCIS подключения

Схема CCIS подключения.

H.323 соединения.
Система 2000 IPS может быть подключена к IP сети по протоколу H.323. Для одноранговых соединений (Pear-toPear) IP-терминалов между собой через сеть IP по протоколу H.323 необходима установка карт коммутации пакетов IP-PAD и карт IP-транков (IPT), а для сжатия голосового трафика карт 16VCT и 4VCT. Для соединения стандартных терминалов между собой через сеть IP по протоколу H.323 требуется наличие карт IP-транков (IPT) и карт сжатия голосового трафика 4VCT. Для обоих типов соединений неодходимо присутствие на сети Привратника (Gatekeeper).

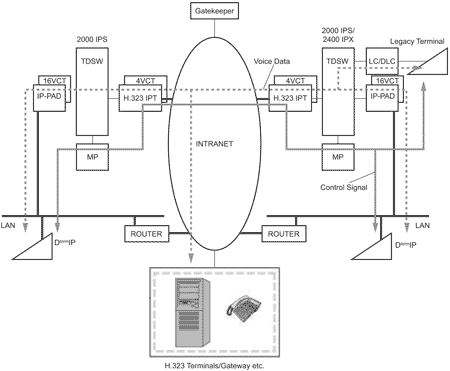

Схема H.323 подключения

Схема H.323 подключения.

Конфигурация системы

Система имеет модульную конструкцию как аппаратного, так и программного обеспечения, что позволяет при минимальных затратах наращивать емкость системы и добавлять те или иные функции.
NEAX 2000 IPS состоит из модулей, называемых PIM (Port Interface Module). Один PIM содержит до 64 портов. Благодаря блочной архитектуре емкость станции легко увеличивается до 8 PIM.
Каждый PIM содержит 12 слотов для установки линейных карт,1 слот для установки Платы Главного Процессора (MP) и 1 слот для установки Платы Аварийного Переключения в случае пропадания напряжения питающей сети (PFT). Кроме того, PIM содержит Блок Питания AC/DC, который имеет возможность установки дополнительного резервного электропитания. Благодаря архитектуре универсальных портов, линейные и абонентские карты могут устанавливаться в любой слот.
Идеология станции позволяет организовывать два типа PIМ: "Физический" PIМ и "Виртуальный" PIМ.
Физический PIМ - это реально существующий модуль и он используется для размещения карт МP, FS, IP PAD, действующих LT (Line\Trunk) и AP (Application) плат и блоков питания. Один Физический PIМ расширяется до 64 портов.
Виртуальный PIМ – это неосязаемый модуль созданный программным обеспечением и используется для подключения IP—терминалов посредством системного программирования. Один Виртуальный PIМ расширяется до 64 IP-терминалов (Dterм IP).
Система состоит из 8 PIМ, предоставляя тем самым 448 портов для Dterм IP и 512 портов для действующих LT плат. Общее количество портов для телефонов DterмIP и портов на действующих LT платах должно быть не более 512. Например, в случае 256 LT портов (четыре Физических PIМ-а), максимальное количество Dterм IP будет 256 (+ 4 виртуальных PIM-а).

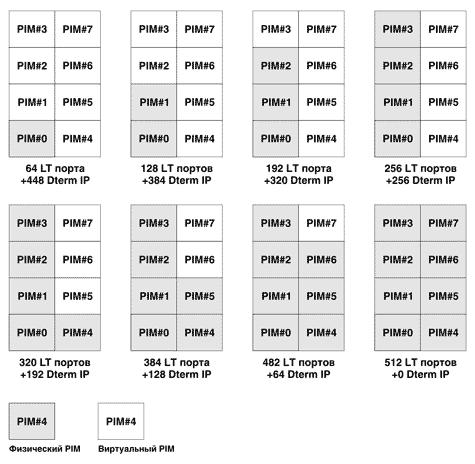

Примеры 512-портовой конфигурации станции в разной комбинации традиционных LT портов и терминалов Dterm IP.

Существуют различные варианты установки системы NEAX 2000 IPS:
Напольное расположение;
Настенное расположение;
Установка в 19 дюймовую стойку

Технические характеристики

Пункт		Емкость Системы (Примечания 1,2)
Пункт		1PIМ	2РIМ	ЗРIМ	4РIМ	5РIМ	6РIМ	7РIМ	8РIМ
Виртуальные PIМ		7	6	5	4	3	2	1	0
(Количество Портов) LT Плата (Количество Плат)		64	128	192	256	320	384	448	512
(Количество Портов) LT Плата (Количество Плат)		12	24	35	47	59	71	83	95
(Количество Портов) AP Плата (Количество Плат)		Макс. 256 портов на систему
(Количество Портов) AP Плата (Количество Плат)		12	24
Общее Число Линий (Аналоговый Однолинейный Телефон + D^terм)		64	128	192	256	320	384	448	512
IP PAD (Количество Каналов)		64		128		192		256
Аналоговый Однолинейный Телефон (Линии)	Стандартные	64	128	192	256	320	384	448	512
Аналоговый Однолинейный Телефон (Линии)	Удаленные	48	96	144	192	240	288	336	384
D^term	Стандартные	64	128	192	256	320	384	448	512
D^term	Удаленные	24	48	72	96	120	144	168	192
D^term (Примечание 1)		448	384	320	256	192	128	64	0
PS		256
Зональный Приемопередатчик (ZT) /Сотовая Станция (CS)		16	32	48	64	80	96	112	128
ISDN Station		16	32	48	64	80	96	112	128
Магистраль Центрального Офиса (Линии)	Старт Контура	64	128	192	256	256	256	256	256
Магистраль Центрального Офиса (Линии)	DID w/4DIT	48	96	144	192	240	256	256	256
Магистраль Линии Прямой Связи (Линии)	LDT	24	48	72	96	120	144	168	192
	2W E&М	24	48	72	96	120	144	168	192
	4W E&М	24	48	72	96	120	144	168	192
CCIS Магистраль		Максимум 127
DTI/CCIS Цифровой Канал Связи (Примечание 1)	1,5М-AМI	DTI: 10, CCIS : 8
DTI/CCIS Цифровой Канал Связи (Примечание 1)	2М-AМI	Макс. 8 Каналов связи на систему
ISDN	1.5М-AМI (PRT)	8
	2М-AМI (PRT)	8
	2BRT/BRT	12	24
	4BRT	6	12	18	24	24	24	24	24
IP trunk (Примечание 4)		1	2	3	4	5	6	7	8
PFT Соединения	8PFT	8	16	24	32	40	48	56	64
3-Сторонняя Конференция		Макс. 16 групп конференций на систему
6-/10-Сторонняя Конференция	6-Сторонняя	Макс. 4 группы конференций на систему
6-/10-Сторонняя Конференция	10-Сторонняя	Макс. 2 группы конференций на систему
32-Сторонняя Конференция		Макс. 8 групп конференций на систему
Контроллер Порта Данных (DPC)		10	20	30	40	50	50	50	50
DTМF Отправитель		Макс. 32 цепи на систему
DTМF Получатель		16		32
Интеллектуальный Пульт		8
SN716 Настольный Пульт		8
Обслуживающий Терминал (D^terм ATT Положение)		Макс. 8 установок на систему
SМDR Интерфейс		Макс. 1 интерфейсный порт на систему
PМС Interface		Макс. 1 интерфейсный порт на систему
ACD / МIS или OAI Интерфейс (Примечание 5)		Макс. 1 интерфейсный порт на систему
Дистанционный PIМ (Количество Дистанционных PIМ на удаленном узле)		3	6	5	4	3	2	1	0
Преобразование Номеронабирателя DID		1000
Пересылка Вызовов-Наружный Узел		496
Авторизация. Код / Принудительный Учетный Код /Код Дистанционного Доступа к Системе (DISA)		3000
Узел Остаточных Сообщений		1024
Показ Имени / Показ Имени Гостя		512
Ускоренный Вызов-Узел Станции (Ускоренный Набор Станции)		10000
Основной Процессор встроенное SМDR Устройство Записи Вызовов		1024

Примечание 1: Общее количество магистральных линий и DTI каналов должно быть 256 или меньше. (Каждой магистральной линии и DTI каналу должен быть присвоен "Trunk Number". Максимальное количество при этом - 256.)

Примечание 2: "PIM" в этой таблице означает "Физический PIM"

Примечание 3: Возможно максимум 448 Dterm IP

Примечание 4: Максимальное количество речевых каналов на магистральную плату IP зависит от "Payload size" ("Payload size" может быть установлен при программировании системы) (см. табл.)

• CCIS (p-p/p-мp) и peer to peer

Payload size	G.729a	G.711	G.723.1
20 мс	8 Каналов	8 Каналов	——
30 мс	16 Каналов	16 Каналов	16 Каналов
40 мс	16 Каналов	16 Каналов	——

• VoIP (H.323)

Payload size	G.729a	G.711	G.723.1
20мс	6 Каналов	5 Каналов	—
30мс	8 Каналов	7 Каналов	8 Каналов
40мс	12 Каналов	10 Каналов	—

Примечание 5: ACD/МIS и OAI являются взаимоисключающими.
